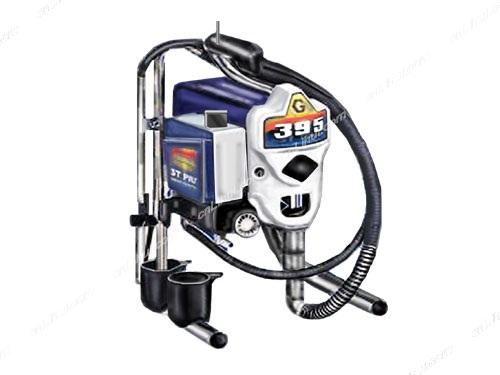

- 美國原裝進口智能注漿機U395
一、簡介
美國原裝智能高壓注漿機是利用全封閉泵體不斷往密閉的輸料管路內輸送漿液,從而在密閉空間內形成高壓,然后釋放于輸料管末端注漿槍的扳機,使漿液流強制通過極為細小的噴嘴孔而進入結構體縫隙內,達到封堵的作用。該機器適用于灌注各種粘度的液體介質,具有輕質、便攜、高效、實用的特點,適用于大型注漿堵漏工程。采用數字控制技術,可精確設定、顯示注漿壓力,并能自動檢測判斷故障原因。
二、機器各部位名稱:
電機, 直流電機,永久磁鐵,全封閉,風冷
傳動裝置, 將直流電機的動力傳輸到柱塞泵
柱塞泵, 將液體源通過噴槍變成液體噴涂
液體出口, 噴槍在此聯接
供漆閥, 噴涂機啟動時,用于裝填和排放液體(也用于卸載液體的出口壓力)
液體過濾器, 液體通向噴槍前的過濾器
壓力調節鈕, 控制液體的出口壓力
壓力控制, 控制電動機轉速,以保持柱塞泵出口處的液體出口壓力與壓力調節鈕協同工作。
ON/OFF開關, 控制聯接噴涂機主電源的電源開關
50英尺(15米)軟管 1/4英寸內徑,接地,兩頭有彈簧護板的尼龍管
噴漆槍?zhuān)?nbsp;高壓噴槍?zhuān)瑤姌尡kU銷
噴嘴, 可以不從噴漆槍卸下噴嘴,利用高壓流體清理噴嘴的阻塞現象。
HandTiteTM噴嘴座 噴嘴座可降低因噴射而導致的人身傷害的危險
噴槍保險銷, 噴槍保險銷可防止意外扣動噴槍。圖示為Contrado川型噴槍?zhuān)?br/>關噴槍保險銷的正確使用可參閱噴槍說明書
電源線槽, 安放已包裝的電源線
吸管, 將需要噴射的液體傳輸到機泵
排泄管, 用于排放和裝填噴涂機的液體出口
三、主要指標
1. 注漿壓力:0-23Mpa范圍內,可精確調整設定。
2. 主機動力: 0.75馬力
3. 重量:18kg
4. 220—240Vac型號需要50Hz、10A容量的接地插座;3芯線、1.0毫米(12AWG)(最長的)接長線可為90米。
四、 適用范圍:
1. 各種建筑物與地下混凝土工程的裂縫、伸縮縫、施工縫、結構縫的堵漏密封。
2、地質鉆探工程的鉆井護壁堵漏加固!
3、水利水電工程的水庫壩體灌漿,輸水隧道裂縫堵漏、防滲,壩體混凝土裂縫的防滲補強!
4. 地鐵、遂道、涵洞、污水處理池、砼裂縫滲漏水,帶水堵漏。
5. 地下室、地下車庫、地下通道、砼裂縫滲漏水,帶水堵漏。
6. 屋面砼板裂縫、穿墻管、墻角、滲漏水,帶水堵漏。
7. 砼構筑物、梁、柱、板結構裂縫,高壓注射環氧樹脂。
五、注意事項
a) 開機前要檢查管路連接是否可靠,電源連接是否正確。
b) 先吸丙酮進行試機循環,確認一切正常后,再將吸料管放入注漿料桶內(注漿料桶一定要接地)。
c) 將機器內的丙酮排掉,直至開始出漿液時,再開始注漿。
d) 注漿完畢必須將注漿機內部清洗干凈,以免漿液在機器內固化。
e)將機器外部擦干凈,注漿搶頭拆開清理干凈。
f)注射易燃、易爆漿液時,注意在通風良好的地方使用,消除一切火源,注射時,不要讓噴槍對著料桶的那側。
g)高壓濺射可能會(huì )使漿液射入人體,注漿時,工作人員一定要戴防護眼鏡、穿工作服、帶橡皮手套。在不工作時,要關閉扳機的保險銷;保持噴槍噴嘴孔的清潔;停止注漿或開始檢修時,一定要泄壓;不要使用低于注漿機最大工作壓力的零件;小孩禁止使用本機器。
